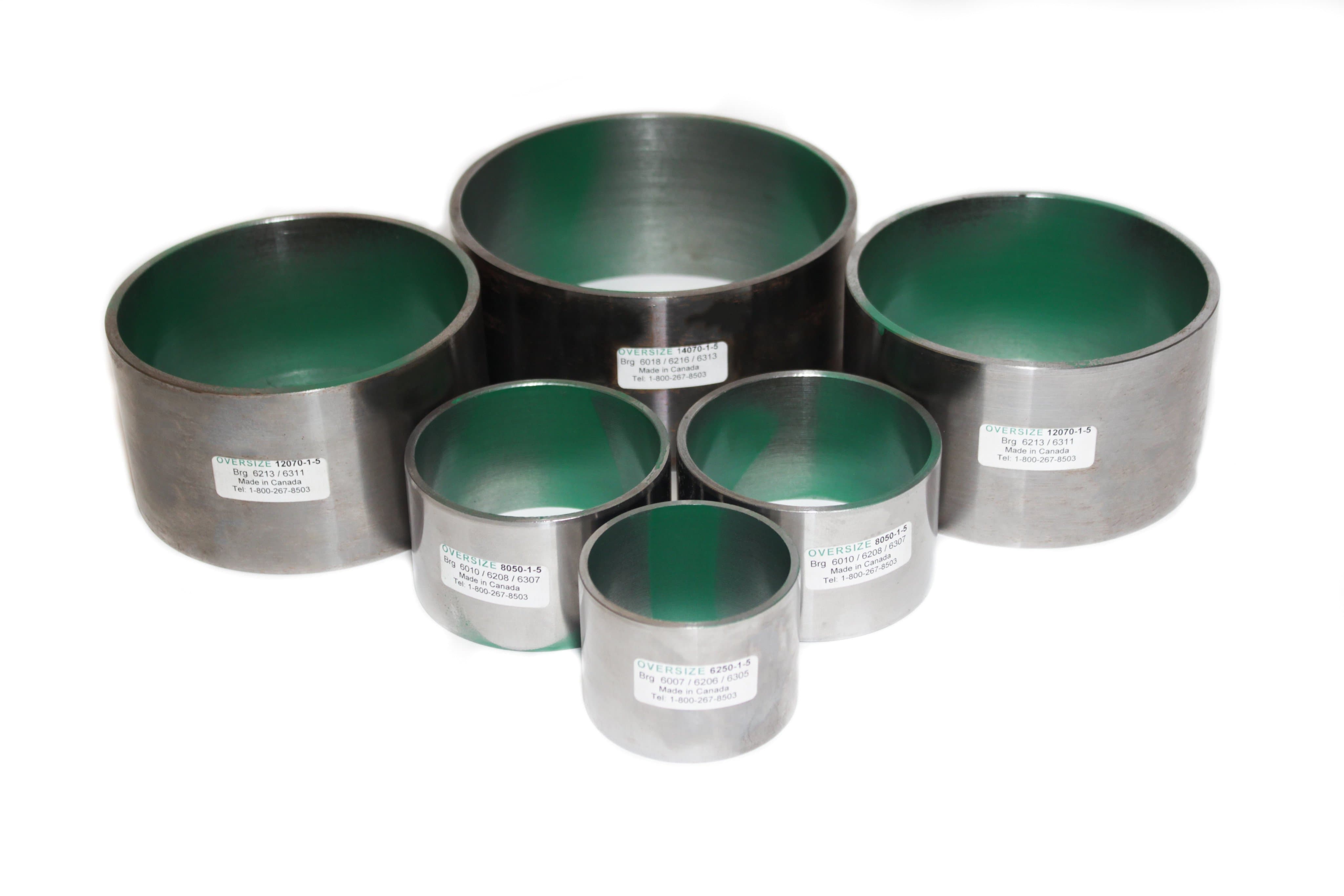

Gerade bei großen Elektromotoren, Generatoren und Industrieanlagen ist der Austausch von beschädigten Lagerschilden oder Gehäusen extrem kosten- und zeitintensiv. Die EZE-Sleeve® Reparaturhülsen in Übergrößen (Oversized) bieten hierfür die technologisch und wirtschaftlich optimale Lösung. Sie wurden speziell für Motoren entwickelt, die bereits zuvor mit einer Buchse versehen wurden, oder um Fehler beim vorherigen Ausdrehen zu korrigieren. Sie ermöglichen eine präzise, schnelle und dauerhafte Instandsetzung von Dimensionen, die weit über den Standard hinausgehen – ohne Kompromisse bei der Passgenauigkeit, dem Thermomanagement oder der strukturellen Integrität der Anlage.
Ihre Vorteile: Wirtschaftlichkeit trifft auf höchste Präzision
Die Bearbeitung von Großbauteilen erfordert höchste Verlässlichkeit bei Material und Handling. Unsere EZE-Sleeve® Übergrößen sichern Ihnen in der Werkstatt entscheidende Wettbewerbsvorteile:
- Zweite Chance für Gehäuse: Die Übergrößen sind im Außendurchmesser (O.D.) exakt 1 mm (0,040") größer gefertigt. Dadurch kann die alte Bohrung leicht erweitert werden, um den Motor kostengünstig und zeitsparend ein weiteres Mal zu reparieren.
- Massive Kostenersparnis: Der Erhalt und die Reparatur des originalen Groß-Lagerschilds ist wirtschaftlich weitaus sinnvoller und ressourcenschonender als eine teure Neuanschaffung mit langen Lieferzeiten.
- Herausragende Zerspanbarkeit & Maßhaltigkeit: Dank der optimierten Grauguss-Qualität lassen sich die Hülsen exzellent und riefenfrei bearbeiten. Das garantiert einen absolut festen Lagersitz ohne mikroskopische Erhebungen, die sich unter Schwerlast abplatten könnten.
- Sicheres Thermomanagement: Die Reparaturhülsen gewährleisten eine hervorragende Wärmeableitung aus dem stark beanspruchten Lagerbereich. Dies verhindert thermische Spannungen und verlängert die Lebensdauer der Großwälzlager entscheidend.
- Reduzierte Stillstandzeiten (Downtime): Durch den effizienten Prozess ohne aufwändiges Auftragsschweißen ist der Motor schnellstmöglich wieder betriebsbereit.
Produktdetails & Spezifikationen
| Merkmal | Details |
|---|---|
| Produkt | EZE-Sleeve® Reparaturhülsen in Übergrößen (Oversized) |
| Besonderheit | Außendurchmesser (O.D.) ist +1 mm (0,040") größer als der Standard |
| Einsatzbereich | Erneute Reparatur bereits ausgebuchster Gehäuse, Korrektur von Bohrfehlern, Schwerlast-Anwendungen |
| Zerspanbarkeit | Exzellent (Riefenfreies Drehen, extrem werkzeugschonend auch bei großen Durchmessern) |
| Verfügbarkeit | Erweitertes Standard-Sortiment sowie kundenindividuelle Maßanfertigungen auf Anfrage |
Einbauanleitung: Fachgerechte Montage der EZE-Sleeve® Übergrößen
Für eine präzise Instandsetzung von Großbauteilen empfehlen wir das Einspannen des Lagerschilds in ein 4-Backenfutter, um eine exakte Zentrierung (Plan- und Rundlauf) mittels Messuhr zu gewährleisten.
- Maßermittlung: Messen Sie den Außendurchmesser (O.D.) der Oversized-Hülse an zwei bis drei verschiedenen Stellen und bilden Sie den Durchschnittswert.
- Gehäuse ausdrehen (Presspassung): Da diese Hülse 1 mm größer ist, drehen Sie die alte Bohrung entsprechend weiter auf. Zielen Sie dabei auf ein Untermaß zur Erzielung eines Presssitzes ab. Als Faustregel gilt: 0,0005" pro 1" Hülsendurchmesser (entspricht z.B. bei Hülsen unter 100 mm einem Presssitz von ca. 0,05 mm bzw. 0.002").
- Hülse montieren (Thermisches Schrumpfen empfohlen): Kühlen Sie die Hülse idealerweise mit flüssigem CO2 stark ab. Die Hülse schrumpft um einige Tausendstel und kann widerstandslos in das Gehäuse eingesetzt werden. Beim Erwärmen auf Raumtemperatur verankert sie sich mikroskopisch fest im Guss (3-fache Haltekraft einer rein mechanischen Presspassung). Alternative Methoden: Einpressen über den Reitstock der Drehbank, eine hydraulische Presse oder vorsichtiges Einschlagen.
- Probeschritt & Maßkontrolle: An der montierten Hülse steht in der Regel ein kleiner Rand über. Drehen Sie zunächst nur diesen überstehenden Rand probehalber aus und passen Sie den Werkzeugvorschub an, bis das geforderte Lager-Endmaß exakt erreicht ist.
- Endbearbeitung (Ausdrehen): Drehen Sie nun den gesamten Innendurchmesser der Hülse mit einem feinen Vorschub auf das finale Kugellagermaß aus. Gegebenenfalls kann ein leichtes Polieren/Schmirgeln für die absolut exakte Maßhaltigkeit erforderlich sein.
- Abschluss: Stechen Sie den überstehenden Rand der Hülse ab und drehen Sie eine leichte Einlaufschräge (Fase) an, um die spätere Montage des Kugellagers zu erleichtern. Das Gehäuse ist nun montagebereit.
Qualität und Expertise von Seipp
Als Ihr zuverlässiger B2B-Partner im Elektromaschinen- und Transformatorenbau seit über 70 Jahren steht die Seipp GmbH für höchste deutsche Qualitätsstandards. Verlassen Sie sich auf unsere Expertise und unseren technischen Service, wenn es um kritische Reparaturprozesse im Großanlagenbau geht.
Optimieren Sie jetzt Ihre Instandsetzung: Sichern Sie sich die Vorteile der EZE-Sleeve® Übergrößen für Ihre anspruchsvollsten Projekte und geben Sie wertvollen Gehäusen kosteneffizient eine zweite Chance!
Überzeugen Sie sich selbst von der Effizienz der Original Eze-Sleeve® Reparaturhülsen in Übergrößen!
Laden Sie unsere Anleitung Deutsch oder Anleitung Englisch herunter. Dort finden Sie alle wichtigen Schritte um mit der Hülse zu Arbeiten.
