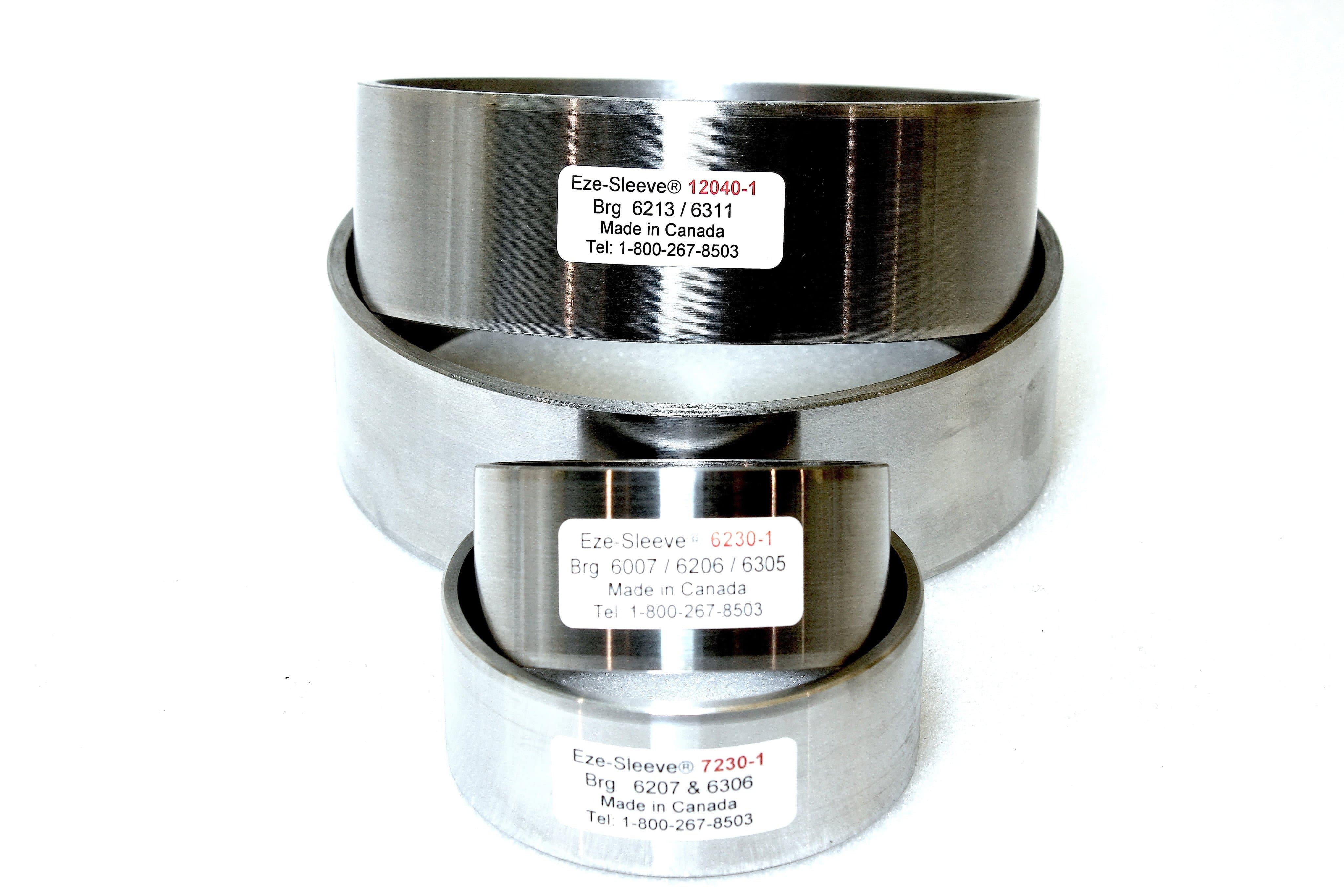

Die EZE-Sleeve® Stahl-Reparaturhülse bietet Instandsetzungsbetrieben eine herausragende und unkomplizierte Lösung zur Reparatur von Lagerschilden und Gehäusen. Speziell entwickelt für Kunden und Anwendungen, die Stahl als Material präferieren, setzen wir hierbei auf kompromisslose Materialqualität. Anstelle von schwer zu bearbeitendem Standard-Baustahl bestehen unsere EZE-Sleeves® aus hochspezialisiertem Automatenstahl – für höchste Präzision, minimale Werkzeugabnutzung und einen dauerhaft sicheren Lagersitz.
Dies ist die Produktseite 1 von 2. Auf diesem Link gelangen Sie zu Seite 2 von 2.
Ihre Vorteile auf einen Blick: Warum unser Automatenstahl den Unterschied macht
Die Verwendung von einfachem Stahlrohr führt bei der Bearbeitung oft zu rauen, rilligen Oberflächen, die sich unter der Last des Rotors abplatten und den Lagersitz lockern. Die EZE-Sleeve® aus C12L14-Automatenstahl eliminiert dieses Risiko vollständig:
- Makellose Oberflächengüte: Unser spezieller Automatenstahl lässt sich beim finalen Ausdrehen extrem glatt und sauber zerspanen. Es entstehen keine gewindeartigen Rillen. Der Innendurchmesser bleibt auch unter radialer Belastung dauerhaft maßhaltig – das Lager sitzt perfekt.
- Erhebliche Zeitersparnis: Da das Schnittwerkzeug bereits beim ersten Durchgang ein einwandfreies Finish liefert, entfällt das zeitaufwändige und mühsame Nachschleifen der Innenfläche komplett. Ihre Reparaturzeiten sinken deutlich.
- Minimierter Werkzeugverschleiß: Im Gegensatz zu zähem Baustahl ist C12L14-Stahl hochgradig werkzeugschonend. Selbst herkömmliche HSS-Werkzeuge erzielen hohe Standzeiten, teure Spezial-Hartmetallplatten sind nicht zwingend erforderlich.
- Exzellente Wärmeleitfähigkeit & Robustheit: Die Fertigung aus hochwertigem Stahl garantiert eine hervorragende Wärmeabfuhr aus dem Lagerbereich und bietet außergewöhnliche mechanische Widerstandsfähigkeit bei hoher Flexibilität.
- Qualität und Nachhaltigkeit: Jede Stahl-EZE-Sleeve® bietet einen präzisen Abschluss und ermöglicht die ressourcenschonende Weiternutzung teurer Original-Lagerschilde.
Produktdetails & Spezifikationen
| Merkmal | Details |
|---|---|
| Serie/Modell | EZE-Sleeve® Stahl-Reparaturhülse |
| Verfügbare Größen | GHS 3020 bis GHS 18080 |
| Material | Hochwertiger Automatenstahl C12L14 (Free-machining steel) |
| Zerspanbarkeit | Hervorragend (kein Nachschleifen nötig, extrem werkzeugschonend) |
| Einsatzzweck | Schnelle, dauerhaft maßhaltige Reparatur von Lagerschildern und Gehäusen |
Einbauanleitung: Fachgerechte Montage der Stahl-Reparaturhülsen
Die Montage der Stahl-EZE-Sleeves® erfolgt nach demselben bewährten Prinzip wie bei der Grauguss-Variante. Für eine präzise Instandsetzung empfehlen wir das Einspannen des Lagerschilds in ein 4-Backenfutter, um eine exakte Zentrierung (Plan- und Rundlauf) mittels Messuhr zu gewährleisten.
- Maßermittlung: Messen Sie den Außendurchmesser (O.D.) der Stahl-Reparaturhülse an zwei bis drei verschiedenen Stellen und bilden Sie den Durchschnittswert.
- Gehäuse ausdrehen (Presspassung): Drehen Sie den defekten Lagersitz im Gehäuse auf ein Untermaß aus, um einen Presssitz zu erzielen. Als Faustregel gilt: 0,0005" pro 1" Hülsendurchmesser (bei Standardhülsen unter 100 mm entspricht dies einer Presspassung von ca. 0,05 mm bzw. 0.002"). Wichtig: Messen Sie präzise nach!
- Hülse montieren (Thermisches Schrumpfen empfohlen): Um das sorgfältig zentrierte Gehäuse in der Drehbank nicht zu verstellen, ist der thermische Schrumpfsitz die sicherste Methode. Kühlen Sie die Hülse mit flüssigem CO2 stark ab. Die Hülse schrumpft um einige Tausendstel und kann widerstandslos in das Gehäuse eingesetzt werden. Beim Erwärmen auf Raumtemperatur verankert sie sich fest (bietet die 3-fache Haltekraft einer normalen mechanischen Presspassung). Alternative Methoden: Einpressen über Reitstock, hydraulische Presse oder vorsichtiges Einschlagen mit weichem Material.
- Probeschritt & Maßkontrolle: An der montierten Hülse steht in der Regel ein kleiner Rand über. Drehen Sie zunächst nur diesen überstehenden Rand probehalber aus und passen Sie den Werkzeugvorschub an, bis das geforderte Lager-Endmaß exakt erreicht ist.
- Endbearbeitung (Ausdrehen): Drehen Sie nun den gesamten Innendurchmesser der Stahlhülse mit einem feinen Vorschub auf das finale Kugellagermaß aus. Dank des Automatenstahls erzielen Sie dabei eine hervorragende Oberflächengüte. Gegebenenfalls kann ein minimales Polieren/Schmirgeln für die absolute Maßgenauigkeit erfolgen.
- Abschluss: Stechen Sie den überstehenden Rand der Hülse ab und drehen Sie eine leichte Einlaufschräge (Fase) an, um die spätere Montage des Kugellagers zu erleichtern. Das Lagerschild ist nun einbaufertig.
Ihr Upgrade für die Gehäuse-Reparatur
Entdecken Sie jetzt die effiziente und maßgenaue Lösung für Ihre Instandsetzungsarbeiten. Profitieren Sie von der überlegenen Zerspanbarkeit und Qualität der EZE-Sleeve® Stahl-Reparaturhülsen und senken Sie Ihre Bearbeitungskosten signifikant!
Überzeugen Sie sich selbst von der Effizienz der Stahl Eze-Sleeve® Reparaturhülsen!
Laden Sie unsere Anleitung Deutsch oder Anleitung Englisch herunter. Dort finden Sie alle wichtigen Schritte um mit der Hülse zu Arbeiten.
