Beschreibung

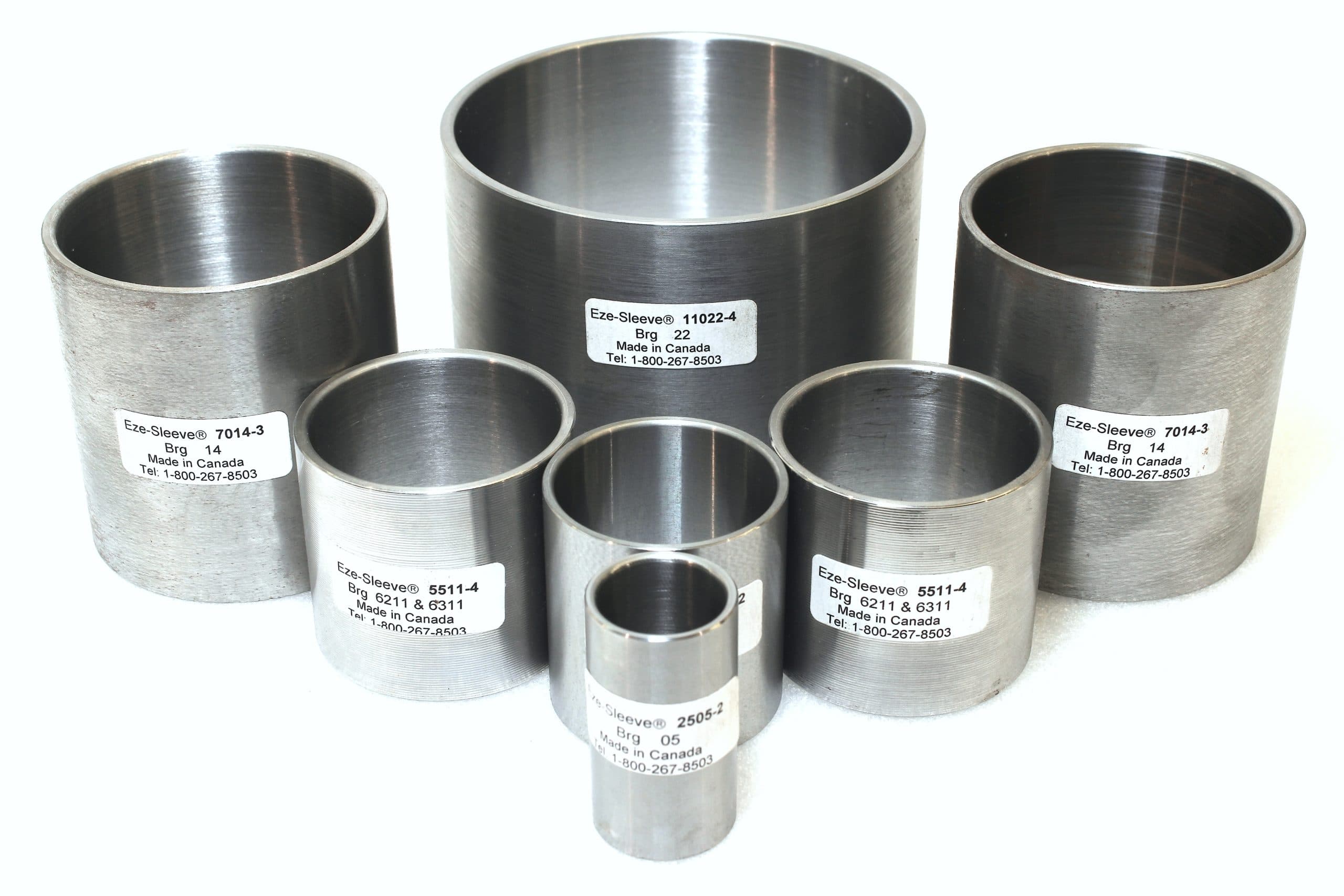

Die EZE®-Wellen-Reparaturhülsen bieten Instandsetzungsbetrieben und Werkstätten eine hochwirksame, wirtschaftliche und umweltfreundliche Lösung zur Wiederherstellung beschädigter Wellenoberflächen. Gefertigt aus hochwertigem Stahl C 22 (SAE 1020) und ausgestattet mit einer feingebohrten Innenfläche, gewährleisten sie eine bruch- und ausfallsichere Performance. Durch den thermischen Aufschrumpf-Prozess bleiben Ihre Bauteile garantiert frei von schweißinduzierten Spannungen, Verzug und Porigkeit – für eine fachgerechte und dauerhafte Reparatur.
Ihre Vorteile: Warum EZE® die überlegene Lösung für die Instandsetzung ist
Die Wahl des richtigen Materials ist entscheidend für die Qualität der Passung und die Effizienz Ihrer Werkstattprozesse. Die EZE®-Reparaturhülsen bieten gegenüber improvisierten Lösungen (wie herkömmlichem Baustahlrohr) entscheidende technische und wirtschaftliche Vorteile:
- Makellose Oberflächengüte & perfekte Passung: Im Gegensatz zu einfachem Baustahl, der beim Bearbeiten oft rillige, gewindeartige Strukturen hinterlässt, ermöglicht unser Material ein glattes und sauberes Finish. Dies verhindert, dass sich mikroskopische Spitzen unter radialer Last abplatten und der Lagersitz nachträglich Spiel bekommt.
- Exzellente Zerspanbarkeit (Zeitersparnis): Die optimierte Werkstoffqualität lässt sich extrem sauber und effizient drehen. Das zeitaufwändige und mühsame Nachschleifen der Innenflächen zur Beseitigung von Bearbeitungsspuren wird auf ein Minimum reduziert.
- Reduzierter Werkzeugverschleiß: Das Material schont Ihre Schneidwerkzeuge. Sie erzielen hohe Standzeiten ohne den zwingenden Einsatz teurer Spezial-Hartmetallplatten, was die laufenden Werkstattkosten spürbar senkt.
- Schweißfreie Reparatur: Die strukturelle Integrität der Originalwelle bleibt zu 100 % erhalten – ohne das Risiko von thermischen Gefügeveränderungen.
- Nachhaltigkeit & Ressourcenschonung: Eine umweltfreundliche und wirtschaftliche Alternative zur teuren, materialintensiven Neufertigung kompletter Wellen.
Technische Spezifikationen
| Spezifikation | Wert / Standard |
|---|---|
| Produkt | EZE®-Wellen-Reparaturhülsen |
| Material | Stahl C 22 (SAE 1020) |
| Innenfläche | Feingebohrt für optimale Passgenauigkeit |
| Bearbeitung | Hervorragende Zerspanbarkeit, werkzeugschonend |
| Sicherheitsmerkmale | Bruch- und ausfallsicher bei normaler Lagerbeanspruchung |
| Umwelteigenschaften | Ressourcenschonende Reparatur-Alternative |
Einbauanweisung: Für eine perfekte Welleninstandsetzung
- Vorbereitung: Läufer in die Drehbank einspannen und präzise ausrichten. Bei Bedarf Setzstock verwenden, die Wellenanbohrung ausbohren und anschließend eine umlaufende Aufnahmespitze einsetzen.
- Maße aufnehmen: Die genauen Abmessungen der Lagerfläche (Durchmesser, Länge) sowie der Dichtungsfläche (falls Bearbeitung erforderlich) sorgfältig dokumentieren.
- Welle bearbeiten: Die Welle auf einen Durchmesser abdrehen, der exakt 0,05 mm größer ist als der Innendurchmesser der EZE®-Reparaturhülse.
- Hülse montieren: Die EZE®-Reparaturhülse gleichmäßig erwärmen und präzise auf die vorbereitete Welle aufschrumpfen.
- Dichtungsfläche anpassen: Den Hülsenabschnitt über der Dichtungsfläche auf das exakte Lagermaß bearbeiten.
- Lagerfläche bearbeiten: Anschließend die Hauptlagerfläche auf das benötigte Passmaß bringen.
- Dichtungsfläche fertigstellen: Die Dichtungsfläche wieder auf das ursprüngliche Ausgangsmaß abdrehen.
- Kanten bearbeiten: Scharfe Kanten sorgfältig abschrägen (fasen), um spätere Beschädigungen bei der Montage zu vermeiden.
- Endbearbeitung: Die Hülse mit feinem Schmirgelleinen auf das exakte Endmaß bringen und für eine optimale Funktion des Lagersitzes polieren.
- Einbaufertig: Nach diesen Schritten ist die professionell reparierte Welle sofort bereit für den Einbau.
Technische Änderungen und Produktanpassungen vorbehalten.
Vertrauen Sie auf Seipp Qualität
Als erfahrener Industrie-Zulieferer seit über 70 Jahren ist die Seipp GmbH Ihr verlässlicher B2B-Partner für geprüfte Qualität im Elektromaschinen- und Transformatorenbau. Wir garantieren höchste Qualitätsstandards, langlebige Produkte und einen umfassenden technischen Service für Ihre Werkstatt.
Überzeugen Sie sich selbst von der Effizienz der EZE®-Wellen-Reparaturhülsen!
Laden Sie unsere Anleitung Deutsch oder Anleitung Englisch herunter. Dort finden Sie alle wichtigen Schritte um mit der Hülse zu Arbeiten.
Spezial-Montagewerkzeug
Für ein beschädigungsfreies Aufziehen der Hülsen empfehlen wir die Montagewerkzeuge von Shaver-Kudell.
Shaver-Kudell Werkzeuge →
