Beschreibung
vormontiert mit Anschlussscheiben DIN 46288 und Muttern
|
Bestell-Nr. |
L |
B |
H |
a |
c |
D |
d |
e |
h |
M |
t |
g |
k |
f |
|
KB 740 S |
44 |
28 |
8,5 |
15 |
15 |
8 |
4,5 |
16 |
13,5 |
M4 |
7 |
2,6 |
2 |
8,2 |
|
KB 741 S |
43 |
27 |
10 |
16 |
16 |
8 |
4,5 |
15 |
11 |
M4 |
5 |
3 |
3 |
8,2 |
|
KB 741 SU * |
45 |
29 |
10 |
16 |
16 |
8 |
4,5 |
15 |
13,5 |
M4 |
5,5 |
3 |
3 |
8,2 |
|
KB 742 S |
43 |
27 |
10 |
16 |
16 |
8 |
4,5 |
15 |
15,5 |
M4 |
5 |
3 |
2,5 |
8,2 |
|
KB 743 S |
43 |
27 |
10 |
16 |
16 |
8 |
4,5 |
16 |
13,5 |
M4 |
5 |
3 |
2,5 |
8,2 |
|
KB 744 S |
54 |
34 |
11 |
20 |
20 |
10 |
5,3 |
20 |
15,5 |
M4 |
5 |
4 |
3 |
8,2 |
|
KB 744 SU * |
54 |
34 |
10 |
20 |
20 |
10,5 |
4,5 |
20 |
15,5 |
M4 |
6 |
4 |
3 |
8,2 |
|
KB 744 SH |
54 |
34 |
15 |
20 |
20 |
10 |
5,3 |
20 |
15,5 |
M4 |
8,5 |
4 |
5 |
8,2 |
|
KB 744 ST |
54 |
34 |
20 |
20 |
20 |
10 |
5,3 |
20 |
15,5 |
M4 |
13 |
4 |
3 |
8,2 |
|
KB 751 S |
54 |
34 |
13 |
20 |
20 |
9,5 |
5,3 |
20 |
19,5 |
M5 |
8 |
4 |
3 |
12 |
|
KB 751 ST |
54 |
34 |
19 |
20 |
20 |
9,5 |
4,5 |
20 |
19,5 |
M5 |
15 |
3 |
3 |
12 |
|
KB 751 S 1 |
54 |
34 |
13 |
20 |
20 |
9,5 |
5,3 |
23 |
19,5 |
M5 |
8 |
4 |
3 |
12 |
|
KB 752 S |
65 |
40 |
13 |
23 |
23 |
10 |
5,5 |
20 |
19,5 |
M5 |
4 |
4 |
3 |
12 |
|
KB 753 S * |
65 |
40 |
13 |
23 |
23 |
10 |
5,5 |
23 |
19,5 |
M5 |
5 |
4 |
3 |
12 |
|
KB 753 S 1 |
65 |
40 |
12 |
23 |
23 |
11 |
6 |
20 |
19,5 |
M5 |
5 |
4 |
3 |
12 |
|
KB 754 S |
65 |
40 |
13 |
23 |
23 |
11 |
7 |
23 |
19,5 |
M5 |
6 |
4,7 |
3 |
12 |
|
KB 761 S |
79 |
48 |
14 |
28 |
28 |
12,5 |
7 |
28 |
24,5 |
M6 |
10 |
4,7 |
5 |
15 |

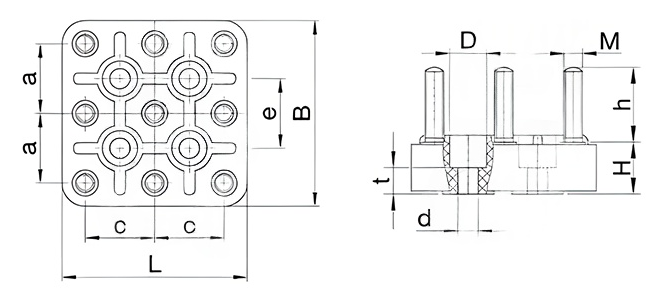

Abmessung L x B x H mm (H=Pressmasse-/Gesamthöhe)
Befestigungs-Lochabstand in mm
