Beschreibung
Typ K

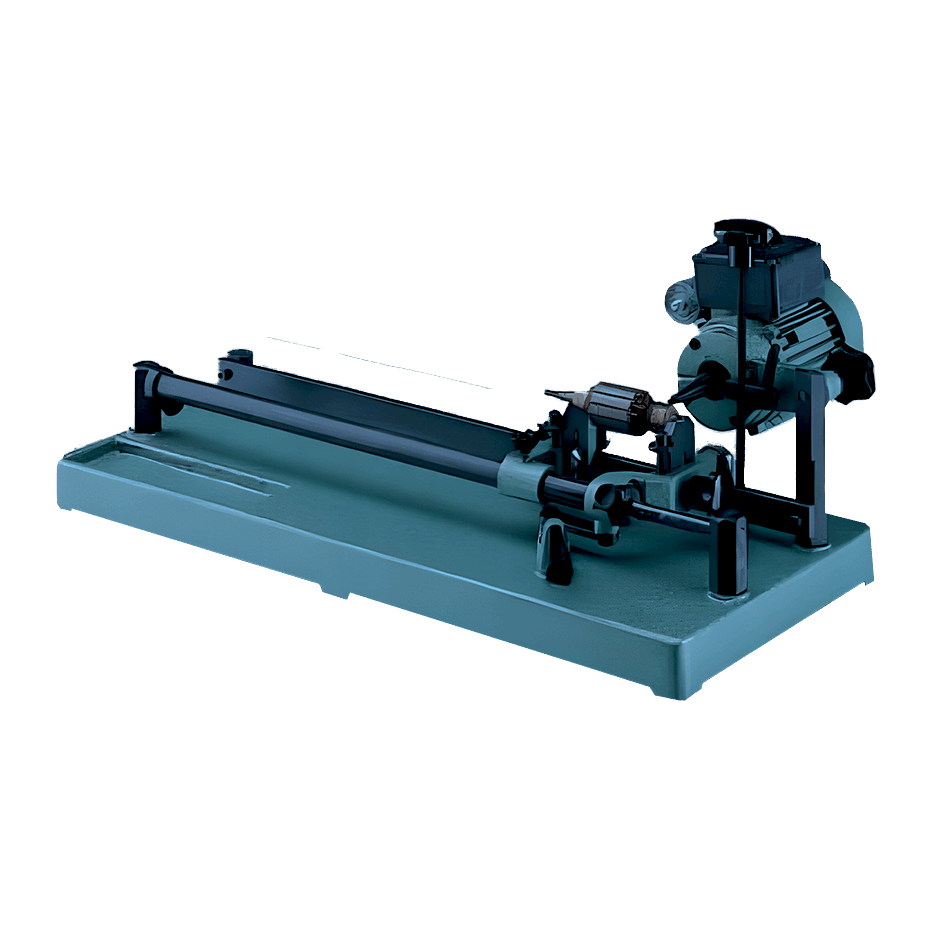

Kollektorfräsmaschine mit Handhebelbedienung. Auflageprismen in der Höhe und Länge verstellbar. Fräsapparat mit vierfacher wartungsfreier Kugelbüchsenführung und aufschwenkbarem Fräskopf. Einstellbare Anschläge zur Begrenzung der Fräslänge und verstellbarer Bedienungshebel. Die Konstruktion der Fräswellenführung erlaubt ein sehr nahes Ausfräsen der Nuten an die Fahne (Kamm).
|
Technische Daten: |
Typ K |
|
Rotorlänge zwischen den Lagern |
50-460 mm |
|
Rotor – Ø max. |
150 mm |
|
Kollektor - Ø |
95 mm |
|
Kollektorfräslänge max. |
75 mm |
|
Werkstückgewicht |
18 Kg |
|
Motor |
230 V, 50 Hz |
|
Fräserdrehzahl |
3000 U/min. |
|
Fräser- Ø |
10 mm |
|
Fräserbohrung |
3 mm |
|
Maschinengrundfläche |
300 x 650 mm |
|
Maschinengewicht |
18 Kg |
|
Maschinenfarbe |
RAL 7035 |
|
Maschinenzubehör: 2 Auflageprismen klein und groß |
|
|
Sonderzubehör: 2 Auflageprismen, extra lang (Rotor-Ø 200mm, Kollektor-Ø max. 60 mm) |
|
|
Lieferbare Kollektorfräser zu Typ K / K 1/ K 1-L, |
||
|
Bestell-Nr. |
Ø |
Stärke |
|
VHM 1003 |
10 mm |
0,3 mm |
|
VHM 1004 |
10 mm |
0,4 mm |
|
VHM 1005 |
10 mm |
0,5 mm |
|
VHM 1006 |
10 mm |
0,6 mm |
|
VHM 1007 |
10 mm |
0,7 mm |
|
VHM 1008 |
10 mm |
0,8 mm |
|
VHM 1009 |
10 mm |
0,9 mm |
|
VHM 1010 |
10 mm |
1,0 mm |
|
VHM 1011 |
10 mm |
1,1 mm |
|
VHM 1012 |
10 mm |
1,2 mm |
