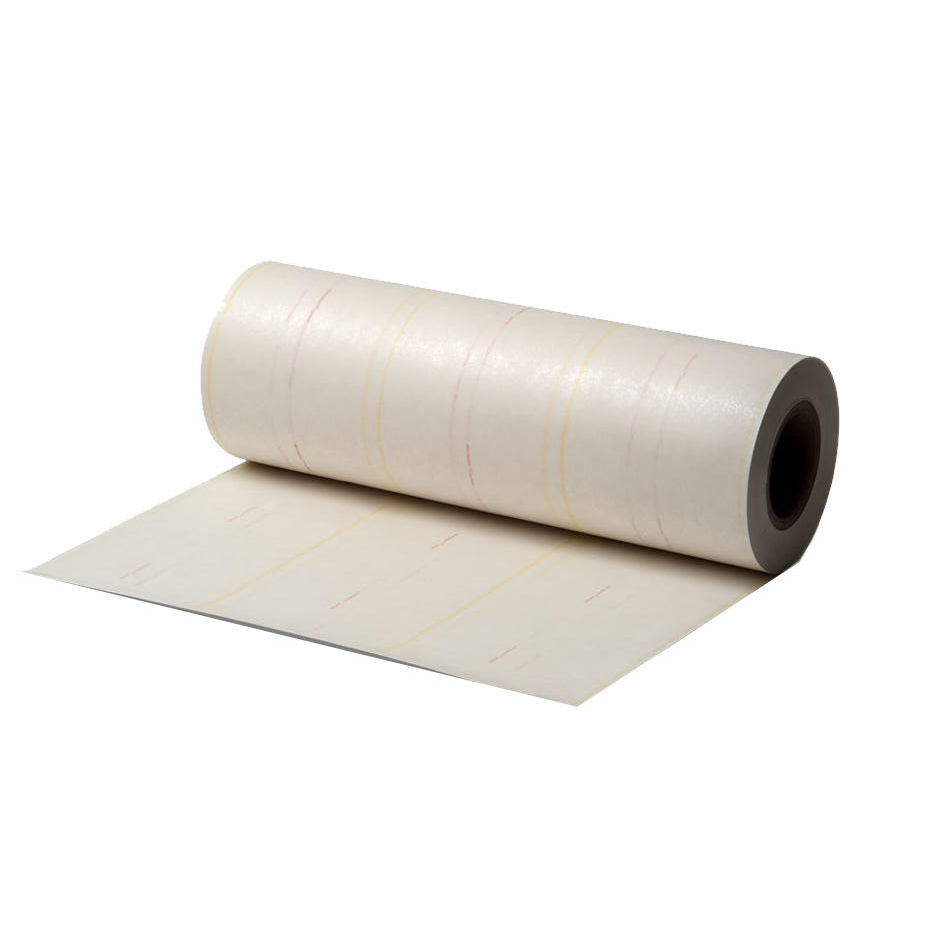

Mehrschicht-Phasenisolation NOMEX®: Zuverlässiger Schutz in Wärmeklasse F
Die hochwertige Dreischicht-Phasenisolation bietet eine kompromisslose Lösung für die elektrische Isolation in Elektromotoren und Transformatoren. Sie kombiniert exzellente elektrische Durchschlagfestigkeit mit optimaler Flexibilität und ist dank der Verwendung von NOMEX® Aramidpapier für anspruchsvolle Anwendungen in der Wärmeklasse F (+155 °C) konzipiert.
Die Grundlage für langlebige Wicklungen
Als wesentliche Komponente zur Trennung von Wicklungssträngen ist die Phasenisolation entscheidend für die Betriebssicherheit und Lebensdauer elektrischer Maschinen. Unsere Isolation besteht aus einer Polyesterfolien-Einlage (50 µm), beidseitig beschichtet mit unkalandriertem NOMEX® Aramidpapier. Dieses Verbundmaterial gewährleistet eine ideale Balance aus Steifigkeit und Geschmeidigkeit, um sich perfekt an komplexe Wickelkopfformen anzupassen und eine einfache Montage zu ermöglichen.
Ihre Vorteile auf einen Blick
- Hohe thermische Stabilität: Zuverlässige Funktion in der Wärmeklasse F (+155 °C), die den Anforderungen vieler Standard- und Hochleistungsanwendungen gerecht wird.
- Überlegene elektrische Sicherheit: Die Dreischichtstruktur mit der Polyesterfolie als Kern sorgt für eine ausgeprägte elektrische Durchschlagfestigkeit und somit für maximalen Schutz der Wicklungen.
- Optimale Verarbeitbarkeit: Die Isolation zeichnet sich durch ihre ausgezeichnete Flexibilität bei gleichzeitiger ausreichender Steifigkeit aus. Dies ermöglicht ein leichtes Einschieben zwischen die Wickelstränge und eine perfekte Formbarkeit am Wickelkopf.
- Hervorragende Imprägnierbarkeit: Die offenporige Struktur des unkalandrierten NOMEX®-Papiers bietet eine ausgeprägte Aufnahmebereitschaft für Imprägniermittel, was die mechanische Festigkeit und die thermische Leitfähigkeit des Gesamtsystems verbessert.
Produktdetails & Spezifikationen
| Eigenschaft | Wert / Standard |
|---|---|
| Typ | Mehrschicht-Phasenisolation, dreifach |
| Bezeichnung | Phasenisolation-F-weiß |
| Schichtaufbau | Außen: 2 x Nomex® Aramidpapier / Innen: Polyesterfolien-Einlage (50 µm) |
| Wärmeklasse | F (+155 °C) |
| Farbe | Weiß |
| Material | NOMEX® Aramidpapier (unkalandriert) / Polyesterfolie |
| Aufmachung | Rolle, ca. 940 mm breit |
